產品說明：

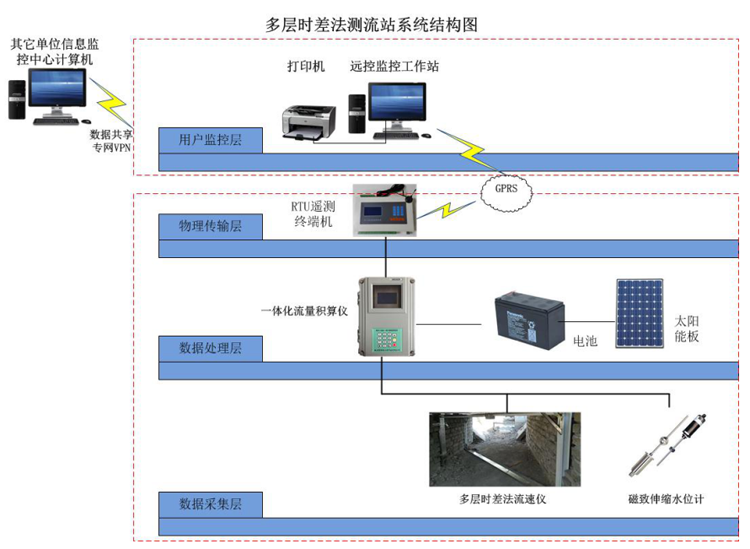

本測流設備主要有多層時差法流速儀、高精度水位計（磁致伸縮或磁編碼器浮子式等）一體化積算儀、傳輸模塊和供電單元組成。我司通過對國內外諸多廠家的明渠測流設備功能與特點的統計與分析，總結出普遍存在諸多問題后（如：渠道結構多樣性、水質較差，漂浮物較多、淤泥沉淀和阻水等情況），為了能解決傳統產品的局限性，針對性的設計與研發了本測流系統，經過在諸多項目中的實際應用，取得了極佳的應用效果。

系統優勢：

●多層次結構：本測流系統采用2、3、4層結構，通過測量不同水深的曾流速，并多次取值，通過數據建模方式求得0.6H處平均流速，具有極高的準確性；

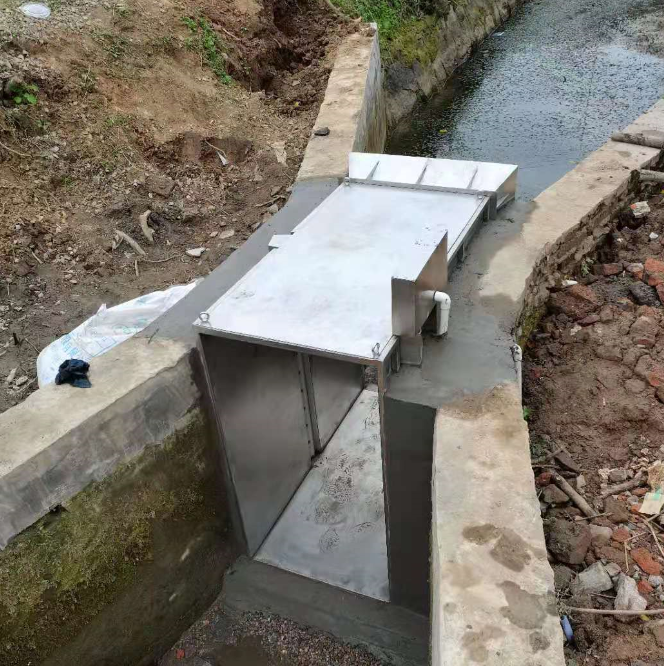

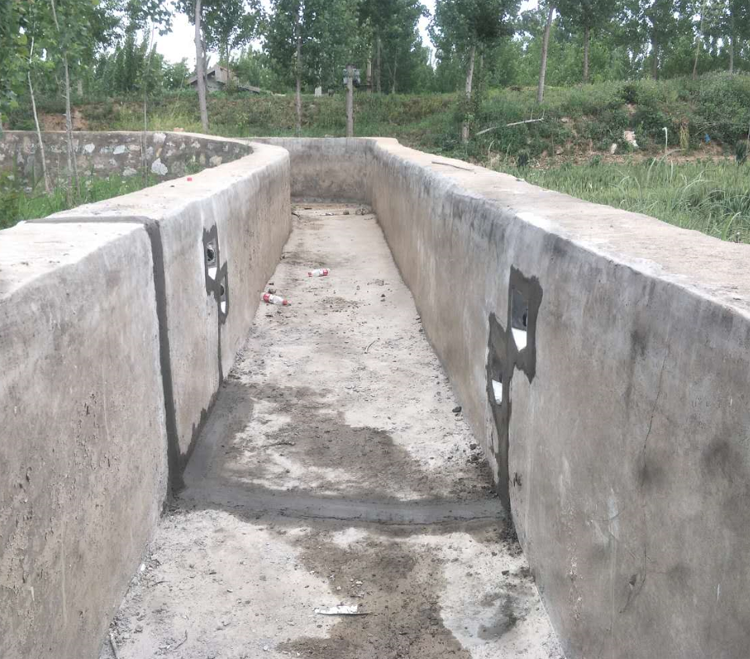

●嵌入式結構：多層流速儀和水位計均以嵌入式的安裝在渠道兩次，不阻水、避免水草、漂浮物等附著，大大減少了維護工作量；

●由于本測流系統采用多層傳感器結構，運行一段時間后可建立層流速分布模型，即：即使只有一層傳感器仍能正常工作，本系統設備依舊可以高效的工作。

●采用IP68防護等級：本系統中的磁致伸縮水位計、流速換能器均具備IP68防護標準，即使在渠道水勢較高，淹沒全部設備時，依舊可以正常工作。

●可修正：隨著時間的推移，渠道結構的變化，可通過人工率定方式，在一體化積算儀中輸入率定參數，可進一步校正本系統的精準度。

產品參數：

1.流速儀（傳感器）

■測量聲道：1-6聲道（可定制）

■適應能力：含氣泡、雜質、顆粒較少的流體

■測量分辨力：1mm/s

■測量精度：±5.0%(現場標定后）

■流速范圍：0.01m/s--5m/s

■渠深范圍：0.2-10M

■工作溫度：0-50℃

■工作功耗：≤20ma（小）、≤200ma（中）、≤300ma（大）

■待機功耗：≤10ma（�。�、≤200ma（中）、≤300ma（大）

■供電電壓：DC12V±15% （渠道寬度≤1000cm）

■采集頻率：采集周期20s（�。�、采集周期5min（大）、

■適用渠道深度：20cm-200cm（�。�50-1000cm（大）

■配套水位傳感器：雙級磁編碼水位計；

■防護等級：IP68

2.積算儀

■數據顯示：LCD四行中文液晶顯示

■電源電壓：DC12V±10%

■整機功耗：＜300ma

■顯示內容：流量、累積流量、流速、液位等

■輸出信號：RS485

■工作溫度：1-50℃

■防護等級：IP65

3.雙級磁編碼水位傳感器：

■測量范圍：0-5m；0-10m；

■水位變率：>40cm/min

■分辨力：1mm

■測量準確度：≤±(2mm± 0.2%F·S)

■輸出形式:RS485接口：MODBUS協議

■電源電壓：直流12V

■環境溫度：-10℃～—+50℃

■相對濕度；<95%(40℃)

■防護等級：IP68

4.明渠流量計功能與參數:

■測量精度：實驗室：±2.5%、野外環境：±5%（率定后）。
