FCM-20-01型稱重式蒸發皿

一、概述

FCM-20-01型稱重式蒸發皿是我公司依據SL630-2013《水面蒸發觀測規范》研制與生產的，是一款集蒸發檢測，數據存儲及通訊于一體的全自動蒸發量檢測儀器，適用于水文站、氣象站、農場、礦山、林業等有關部門大氣中的水份蒸發的自動測量儀器。

二、構造、原理

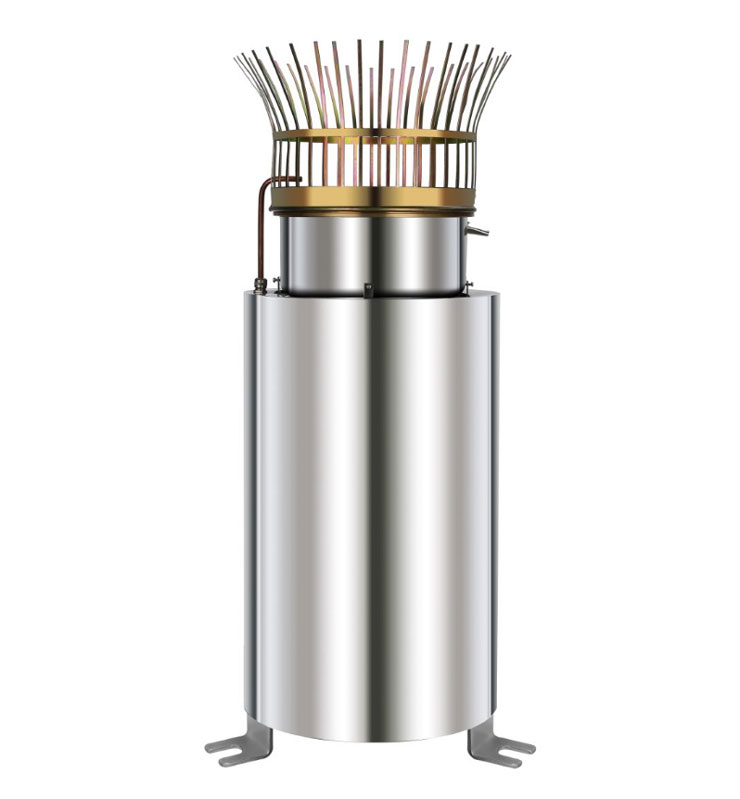

1、產品結構：主要由防禽圈、蒸發皿、稱重傳感器、測量控制裝置、補水泵、補水桶及外殼組成。

1.1、蒸發皿是一個深約110毫米，口徑為200毫米的銅制圓盆，口沿帶有刃口。

1.2、防禽圈系似柵欄形的環狀圈，上端的齒向外伸出喇叭口狀，防止飛禽落下吸水造成測量誤差。

1.3、測量控制裝置由高精度稱重傳感器及含有嵌入單片機組成的測量控制器組成，用于完成測量、補水、存儲、通訊等功能。

1.4、補水泵受控于測量控制器對蒸發皿的補水。

1.5、補水桶用于存放為蒸發皿進行補水的儲水，桶內的水位控制閥控制著外部水源對補水桶內的供水。

2、工作原理：

2.1、在每天規定的測量時間（出廠設置為每天早上的8點，該時間也可以由用戶自行設定）稱重測量裝置會自動啟動工作，測量蒸發皿重量，由前日8時測量的蒸發皿重量減去現日8時測量的蒸發皿重量即為昨日蒸發量并進行存儲。

2.2、測量完畢啟動補水裝置給蒸發皿補水，并控制補水量至初始值停止補水，記錄此時的蒸發皿稱重值作為第二天蒸發量的測量的初始值，測量裝置停止工作。等待第二天測量時間到達時再自動啟動工作。這樣周而復始完成每日蒸發量的自動測量工作。

3.3、補水桶內裝有一個水位控制閥自動控制外部供水對補水桶內的補水，確保補水桶內有足夠的水量。

三、主要技術參數

1、測量時間：每天一次，時間出廠設置為每天早上8點

2、測量范圍：不小于20mm

3、測量分辨率：0.1mm

4、測量誤差： ≤±0.3mm(當蒸發量≤10mm時)或≤±0.3mm±3%F.S(當蒸發量≥10mm時）

5、電源:  DC12V 工作電壓范圍：-10%∽+15%

6、工作環境溫度：-10℃∽+50℃。濕度：≤95%（40℃）

7、通訊接口：RS485、MODBUS協議

8、存儲的記錄條數：不少于3年的日蒸發記錄

9、蒸發皿口徑尺寸：Ф200mm×110mm

10、外形尺寸：φ280mm×740mm。
